本高低温湿热试验箱可以用来考核和确定电工、电子产品或材料在规定的温度下，或湿热环境条件下贮存和使用的适应性。设备采用强迫空气循环来保持工作室内温湿度的均匀性。为限制辐射影响，设备内壁各部分温度与试验规定的温度之差不大于8%，且试验样品不会受到设备内加热与冷却元件的直接辐射。
参 照 标 准
本产品满足GB2423.1-2001试验A《高温试验方法》; GB2423.2-2001试验B《低温试验方法》; GB2423.3-93试验Ca《恒定湿热试验方法》等国家标准，以及其它相关标准的要求。严格按GB 10592—89《高低温试验箱技术条件》、GB10586-89《湿热试验箱技术条件》进行设计制造，可进行各种高低温湿热环境试验。
型 号 规 格

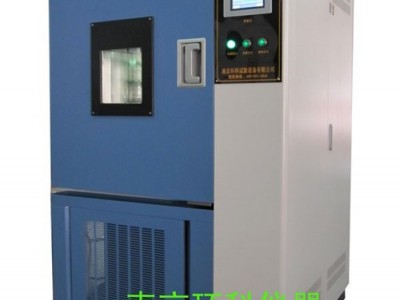

l 型号： GDS-225B型
l 工作室尺寸(D×W×H)： 500×600×750 ㎜
l 外型尺寸(D×W×H)： 1200×1100×1900㎜
主要技术参数
l 温度范围： -60℃～130℃
l 温度均匀度： ≤ 2℃ (空载时)
l 温度波动度： ±0.5℃ (空载时)
l 温度偏差： ≤±2℃
l 湿度范围： 30%～98% R.H
l 湿度偏差： +2～-3% R.H(±5%R.H，湿度在75%R.H以下)
l 降温速率： 25℃～-25℃≤50min(空载时)
l 升温速率： 25℃～85℃≤30min(空载时)
l 时间设定范围： 0～999.9 小时
结构设计简介
本高低温交变湿热试验箱选用优质材料，使用加工设备加工成型，外壳表面进行喷塑处理，美观，平整。颜色搭配协调，圆弧型设计，线条流畅自然。内胆设计成一个密闭空间 ，选用进口优质不锈钢板制作。室内的样品架及其它附件配件均为不锈钢板制作，设计合理，经久耐用。设备在符合国家标准的前提下，各方面性能都稳定的基础上更具备实用性和便于控制。并且，该设备具有容易安装、操作简单，易于日常维护等特点。
l 设备外壳采用优质A3钢板数控机床加工成型，外壳表面进行喷塑处理，更显光洁、美观;
l 内胆为SUS304优质不锈钢板;2层304不锈钢样品架;
l 保温材质:高密度玻璃纤维棉，确保保温性能，保持室内平衡稳定的温度;
l 观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜，具有透明、隔热、不易产生蒸汽结霜等优点;
l 搅拌系统采用长轴风扇电机，耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环，使实验室内的温湿度均匀并保持稳定;
l 设备的门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭。大门内板材料为不锈钢制成，并采用无反作用门把手，操作更容易;
l 测试孔(机器左侧)可外接测试电源线或信号线使用(孔径或孔数可根据客户指示);
l 设备的制冷系统安装在底部，压缩机采用法国进口泰康牌，以确保制冷效果及可靠性
l 机器底部安装高品质可固定式PU活动轮，可以很方便地将机器移到指定位置，将脚轮固定;
l 设备的控制部分设计在设备的右侧，分布有温控仪、控制开关等，操作方便，简单，易于维护。
控 制 系 统
l 温湿度控制采用日本进口“OYO”触摸按键输入
数码管显示控制仪，操作简单，湿度直接显示百分比;
l 精度：0.1℃(显示范围);
l 解析度：±0.1℃;
l 感温传感器：PT100铂金电阻测温体;
l 控制方式：热平衡调温调湿方式;
l 温湿度控制采用P . I . D+S.S.R系统同频道协调控制;
l 具有自动演算的功能，可将温湿度变化条件立即修正，使温湿度控制更为精确稳定;
l 本试验箱回风口具有自动除霜装置(这样才能使试验时产生的水蒸气不会聚集在制冷蒸发器上，产生冰堵现象)。
加热、加湿系统
l 加热采用远红外镍铬合金高速加温电热丝;
l 高温完全独立系统，不影响低温、湿热试验;
l 蒸汽式加湿器;
l 具有水位自动补偿、缺水报警系统;
l 加湿采用远红外不锈钢高速加温(0.75KW×2)电热管;高低温交变湿热试验箱
l 温湿度控制采用P . I . D +S . S . R，系统同频道协调控制;
l 温湿度控制输出功率均由微电脑演算，以达高精度及高效率之用电效益。
制 冷 系 统
l 压缩机：全封闭法国泰康;
l 制冷方式：机械制冷;
l 冷凝方式：强制风冷;
l 制冷剂： R404A(环保型);
l 全系统管路均作通气加压48H捡漏测试;
l 加温、降温系统完全独立;
l 内螺旋式冷媒铜管;
l 斜率式蒸发器;
l 干燥过滤器、冷媒流量视窗、修理阀、油分离器、电磁阀、贮液筒均采用进口原装件;
l 除湿系统： 采用蒸发器盘管露点温度层流接触除湿方式;高低温交变湿热试验箱
保 护 系 统
l 整体设备超温;
l 风机过热保护;
l 整体设备欠相/逆相;
l 制冷系统过载;
l 制冷机组超压;
l 加湿系统缺水保护;
l 整体设备定时;
l 其它还有漏电、运行指示，故障报警后自动停机等保护。
设备使用条件
l 环境温度：5℃～+28℃
l 环境湿度：≤85%
l 电源要求：AC380( ±10%)V/50HZ 三相五线制
l 预装容量：7KW
随 机 资 料
l 合格证、保修卡、电路图;
l 说明书：操作方法、注意事项、出货基本配件、维修保养事项;
交 货 说 明
l 供方负责运费送货上门，预付款到帐后30个工作日内发货;高低温交变湿热试验箱
l 价格： 元(含17%增值税)，需方预付总金额的50%，货到验收合格后一次性付清余款;
l 供方负责安装调试操作介绍，直到需方员工独立操作为止;
l 保修期壹年，自安装验收之日起计。供方承诺终生提供备件，售后服务必须到现场解决的，供方在48小时之内到达用户现场。
以上数据均在环境温度(QT)25℃ ·工作室无负载条件下测得;
高低温交变湿热试验箱，温度性能测试可按照国家标准GB/T5170，2相关条款进行测试。
